遼寧國泰眾欣環?？萍加邢薰?/strong> 公司地址：沈陽市渾南區渾南三路8-B號2019 款全程機器人智能清洗型等離子體式油煙凈化一體機系列

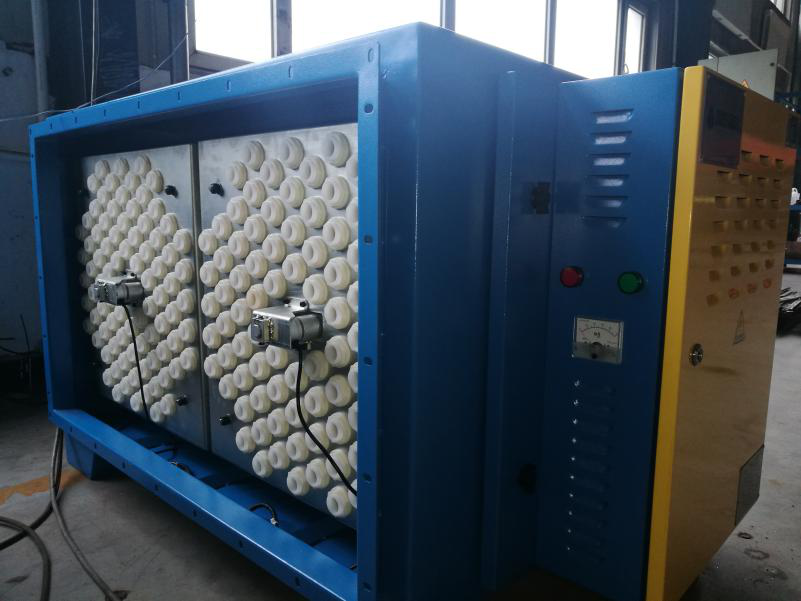

該款全智能型機器人自動清洗型油煙凈化設備GTZX-ZZ-III-PDP/JQR，由中國科學院沈陽自動化研究所現代裝備技術室主任、現任黑龍江省工業技術研究院研究員、哈爾濱工業大學博士生導師劉偉軍------組建的服務機器人事業部博士研發團隊，負責機器人智能清洗維護及機器人自動清洗裝置的研發設計，由沈陽慧遠機器人制造。工作周期內清洗更徹底、運行更穩定、等離子體發生器初始化狀態更持久、可實現油煙去除率始終達到98%以上，油煙排放濃度低于1.0mg/m3。
設備與風機聯動。風機啟動，凈化設備同時啟動。風機關停，凈化設備同時關停。工作周期內機器人自動清洗裝置自動執行清洗程序。全程無需人為控制。本產品已獲得多項國家發明專利。
技術工藝
2019款全新智能型等離子體式油煙凈化一體機系列技術獨特、工藝先進。主要設備結構選用丹麥TANTEC公司ALS等離子體發生器（Plasma Atmospheric plasma generator)裝置（降解污染物分子）、內置機器人自動清洗裝置的蜂巢電場結構單元（靜電吸附）和平臺數據共享技術云平臺接口。
技術原理
2019款全新智能型等離子體式油煙凈化一體機系列油煙凈化系統運行原理是，進入凈化系統設備的油煙，，在通過等離子體發生器時，由于高壓脈沖放電，釋放出大量等離子體，使油煙顆粒能在極短的時間內發生分解。等離子體是物質存在的第四種狀態。它由電離的導電氣體組成，其中包括六種典型的粒子即電子、正離子、負離子、激發態的原子或分子、基態的原子或分子以及光子。采用雙介質阻擋形式產生的等離子體，當外加電壓達到氣體的放電電壓時，氣體被擊穿，產生包括高能電子、離子、原子、自由基和激發態分子在內的混合體。低溫等離子體降解污染物污染物分子（10μm以下）在極短的時間內分解發生，并發生后續的各種反應以達到降解污染物的目的。
技術優勢
（1）油煙去除率始終達到96%以上，可實現油煙排放濃度低于1.0mg/m3，滿足提標要求，無二次投資，確保恒久達標排放。
（2）等離子體發生器凈化結構單元、機器人自動清洗裝置，全程智能控制單元、保證設備初始化狀態，始終處于高效工作狀態。
（3）等離子體發生器為高壓脈沖放電，單位區域內放電密度是同類技術電暈放電的1500倍，整個放電截面積的15萬倍。能使污染物分子在極短的時間內發生分解。并發生后續的各種反應以達到降解污染物的目的。
凈化特色
（1）設備與風機聯動。風機啟動，凈化設備同時啟動。風機關停，凈化設備同時關停。工作周期內機器人自動清洗裝置自動執行清洗程序。全程無需人為控制.
（2）與煙氣走向平行設計、使特殊的線性圓筒蜂巢等離子體發生器結構電場更均勻、效率更高。
（3）設備采用模塊結構，可根據處理風量隨意組合設備。等離子體發生器及機器人伺服裝置輕松拆卸，方便對設備進行維護、檢修。
（4）漏斗型集油盒形狀及盒體表面憎油涂層設計，使油煙凈化分離和機器人自動清洗收集的油污更簡單、更直接。
功能特色
（1）全程自動檢測電場陰極鈍化信號，快速而準確地復現輸入量的變化規律，能在電場陰極筒鈍化前自動清洗陰極筒。
（2）能使電場一直保持初始化狀態，確保靜電、等離子體油煙凈化設備始終處于高效工作狀態。確保凈化系統設備運行穩定，故障率低，達標排放。
（3）設備運行費用極低。
（4）使用壽命長。由于機器人執行裝置采用活塞導向環、單向密封圈及防塵圈結構，能起到防止刮傷活塞推筒及推筒密封件，起到保護導向套，延長活塞總成壽命。
（5）先進的數字電源，使設備具有軟啟動、多次跳火保護、電場短路保護、電源過載保護、變壓器過溫保護等功能，保護功能更智能完美；擁有高效、安全、持久等多種工作模式；可以記錄儲存運行的工作參數；內置RS485通信接口，方便安裝和維護。
（6）全程PLC控制，在性能上、伺服精度上、清洗潔凈度、電場陽極鈍化信號自動檢測精確反應、智能控制等方面照比原有自動清洗水平有了大幅度提升。清洗更徹底，運行更穩定，電場初始化狀態更持久。
（7）獨具特級防火設計，感溫探頭設計范圍100-150℃。能夠迅速切斷火焰及氧氣通過。100℃報警、150℃防火卷簾自動關閉、風機關停。
（8）全季候防結露設計，北方地區冬季寒冷氣候下也可以安全使用。
結構功能說明 Functional specifications
|
序號 |
名稱 |
功能說明 |
|
1 |
機身 |
外觀設計時尚簡約，整體碳鋼材質，表面涂層，油污易清洗。 |
|
2 |
均風筒線性結構設計 |
使煙氣流速平穩并被均勻分布至等離子體發生器各區域，保證凈化效果。 |
|
3 |
等離子體發生器 |
等離子體發生器為高壓脈沖放電，單位區域內放電密度是同類技術電暈放電的1500倍，整個放電截面積的15萬倍。能使污染物分子在極短的時間內發生分解。并發生后續的各種反應以達到降解污染物的目的 |
|
4 |
機器人自動清洗裝置 |
自動檢測靜電場陰極鈍化信號，能在電場陰極鈍化前自動清洗電場，確保電場保持初始化狀態，設備始終處于高效工作狀態 |
|
5 |
高頻高壓數字電源 |
使設備具有軟啟動、多次跳火保護、電場短路保護、電源過載保護、變壓器過溫保護等功能，保護功能更智能完美；擁有高效、安全、持久等多種工作模式；可以記錄儲存運行的工作參數；內置RS485通信接口，方便安裝和維護。 |
|
6 |
PLC控制結構單元 |
在性能上、與風機聯動、伺服精度上、清洗潔凈度、電場陰極鈍化信號自動檢測精確反應等方面全程電腦控制。使機器人自動清洗提升為智能清洗。確保清洗更徹底，運行更穩定，電場初始化狀態更持久。 |
|
7 |
集油盒 |
漏斗型集油盒形狀及盒體表面憎油涂層設計，使油煙凈化分離和機器人自動清洗收集的油污更簡單、更直接。 |
|
8 |
防火卷簾 |
獨具特級防火設計，感溫探頭設計范圍100-150℃。能夠迅速切斷火焰及氧氣通過。100℃報警、150℃防火卷簾自動關閉、風機關停。 |
智能型等離子體式油煙凈化一體機系列規格
GTZX-ZZ-III-PDP/JQR型(機器人自動清洗型)
|
品名 |
型號 |
外形尺寸mm （L*W*H) |
排風口尺寸(L*H) |
電源 |
整機功率 |
噪聲 dBA |
處理風量（m3/h) |
重量 |
凈化效率 |
|
智能等離子體式油煙凈化一體機 |
JQR-3K |
880*712*773 |
391*524 |
單相 220V |
0.65KW |
≤35 |
≥3000 |
82.5 |
≥96 |
|
JQR-4K |
880*712*773 |
391*524 |
0.65KW |
≤35 |
≥4000 |
92.5 |
|||
|
JQR-5K |
880*810*845 |
489*637 |
0.66KW |
≤40 |
≥5000 |
130 |
|||
|
JQR-6K |
880*1395*845 |
1075*670 |
0.677KW |
≤40 |
≥6000 |
150.4 |
|||
|
JQR-8K |
880*1395*845 |
1075*670 |
0.698KW |
≤40 |
≥8000 |
170.2 |
|||
|
JQR-10K |
880*1395*845 |
1075*670 |
0.71KW |
≤40 |
≥10000 |
181.4 |
|||
|
JQR-12K |
880*1395*845 |
1075*670 |
0.73KW |
≤40 |
≥12000 |
191.4 |
GTZX-ZZ-III-PDP型產品規格型號（雙陰極發射標準型）
|
品名 |
型號 |
外形尺寸mm （L*W*H) |
排風口尺寸(L*H) |
電源 |
整機功率 |
噪聲 dBA |
處理風量（m3/h) |
重量 |
凈化效率 |
|
等離子體式油煙凈化機 |
PDP-3K |
735*712*773 |
391*524 |
單相220V |
0.65KW |
≤35 |
≥3000 |
75 |
≥90 |
|
PDP-4K |
735*712*773 |
391*524 |
0.65KW |
≤35 |
≥4000 |
85 |
|||
|
PDP-5K |
735*810*886 |
489*637 |
0.66KW |
≤40 |
≥5000 |
110 |
|||
|
PDP-6K |
735*810*886 |
489*637 |
0.677KW |
≤40 |
≥6000 |
120 |
|||
|
PDP-8K |
735*871*942.5 |
550*694 |
0.698KW |
≤40 |
≥8000 |
127.2 |
|||
|
PDP-10K |
735*1394*886 |
1073*637 |
0.71KW |
≤40 |
≥10000 |
135.4 |
|||
|
PDP-12K |
735*1394*886 |
1073*637 |
0.73KW |
≤40 |
≥12000 |
150.4 |
說明Description：
1、風量：銘牌與實際的偏差不大于銘牌的10%；
2、GTZX智能型等離子體式油煙凈化一體機系列、GTZX-ZZ-III-PDP/JQR-12K------油煙凈化一體機寬：1395mm，等離子體式，III------2018年制造，智能清洗，長度880mm，功率0.73KW、額定風量12000m3/h。
